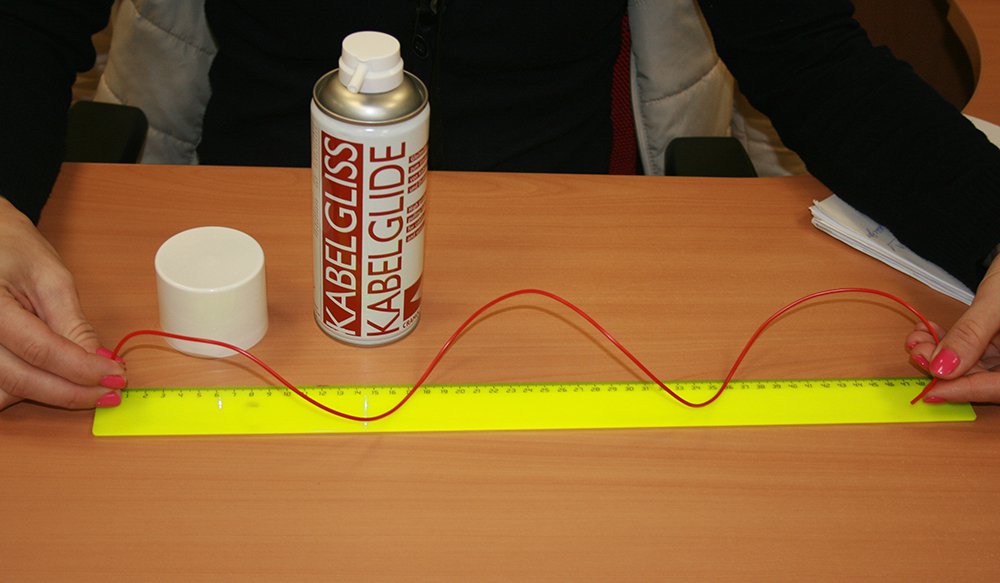

Як вибрати мастило для електричного кабелю

2-10-2022

Як же правильно обпресувати кабельний наконечник або гільзу гідравлічним пресом? чи є якісь правила або норми які можуть вплинути на якість опресування? безумовно вони є, і покупка якісного преса ще не забезпечує вам гарантію надійного контакту на тому чи іншому наконечнику. Також хочемо вам порекомендувати ЗМАЗКИ ДЛЯ ЕЛЕКТРИЧНОГО КАБЕЛЮ – АЛЮМІНІЄВІ СПЛАВИ. Давайте розглянемо основні моменти якісної опресування або обтиску товстостінних наконечників.

Який наконечник вибрати

Перед початком обтиску необхідно правильно вибрати наконечник. Варто пам’ятати, що наконечники бувають різних видів — різна товщина гільзи, різний діаметр вхідного отвору. Причому це буває у наконечників одного перетину, але різних виробників.

Тому не завжди однією і тією ж матрицею, можна обпресувати 2 різних наконечника під провід однакового перетину. Крім цього, кількість опресовок гільзи також може відрізнятися.якщо ви хочете домогтися якісного з’єднання, яке надійно прослужить вам роками, скористайтеся наступними рекомендаціями.

Очищена від ізоляції жила, повинна чітко відповідати діаметру хвостової частини наконечника.

Люфт може бути і він допустимий, але він повинен бути мінімальним.

Якщо матеріал наконечника алюміній, то тут з вибором простіше. Підбираєте наконечник того ж перетину, що і перетин дроту. Орієнтуватися можна по написах на лопатці контактної частини.

А ось якщо матеріал виробу мідь, то виникають певні складнощі. Але і тут є кілька рішень.

⚡ існують гост-івські таблиці, за якими можна підібрати потрібний тип. Але це не зовсім зручно, тому що необхідно чітко знати і розрізняти класи гнучкості жив, та й таблиці ці у вас не будуть під рукою.
⚡ заміряти діаметр жили звичайним штангенциркулем. Після чого порівняти його з діаметром внутрішньої частини хвостовика наконечника. Зробити це можна тим же штангенциркулем, або по написах на лопатці.

Третя цифра в скороченні тм-35-8-9 якраз і буде тим самим необхідним діаметром. Тобто, якщо діаметр жили який ви заміряли, виявився рівним 8,5 мм, то найкращим наконечником буде саме з маркуванням тм-35-8-9. Зауважте, що діаметр жили повинен бути трохи менше, але ніяк не більше діаметра хвостовика.

Матеріал виготовлення наконечника і гільз повинен бути однаковим з матеріалом виготовлення проводу або кабельної жили. Алюмінієві дроти з’єднуйте за допомогою алюмінієвих гільз і наконечників. Мідні з мідними. Інакше корозійних процесів не уникнути.

Якщо потрібно з’єднати алюмінієвий наконечник з мідним контактом (на вимикачі або рубильнику), використовуйте алюмо-мідний наконечник або підкладайте алюмо-мідні шайби. Для стикування мідних і алюмінієвих жил кабелю є спеціальні алюмо-мідні гільзи.

Підготовчі роботи з кабелем

Очистіть ізоляцію з жил кабелю на необхідну довжину. Яка ця довжина?

Вона повинна дорівнювати глибині наконечника, плюс 5мм запасу.

Запас потрібно, тому що наконечник при опресовуванні буде витягуватися і деформуватися (особливо алюмінієвий).зріз ізоляції намагайтеся робити рівним, строго під кутом 90 градусів до осі самого кабелю.

Якщо жили кабелю мають трикутну форму їх необхідно сточити напилком для заокруглення. Інакше ніколи не домогтися ось такої щільності при опресовуванні:

Після видалення ізоляції голу жилу потрібно зачистити і знежирити. Для цього скористайтеся спеціальними контактними пастами.

Порядок опресування наконечників і гільз

Для опресування товстостінних наконечників і гільз найкраще використовувати гідравлічний прес. У набір преса спочатку входять універсальні матриці під будь-які наконечники і дроти. Ні в якому разі не використовуйте не призначений для обтиску інструмент (молоток, зубило та ін.). Контакт обпресований подібним чином не прослужить довго, особливо якщо буде постійно відчувати великі навантаження.

⚡ від довжини наконечника
⚡ і ширини матриці

В інструкції з експлуатації преса, яка йде в комплекті з інструментом є табличка, де вказується необхідну кількість обтисків, врахуйте один момент, що дана таблиця призначена для наконечників і гільз зроблених по гост. Чим вони відрізняються від інших марок можна дізнатися в статті кабельні наконечники маркування і види.

Наконечник вставляйте в прес так, щоб маркування перетину матриці (35-50-70 і т.д.) друкувалися на лицьовій стороні наконечника, а не збоку або знизу.

⚡ першу за рахунком опресовування наконечника потрібно робити ближче до лопатки (там куди вставляється болт)
⚡ наступні обтиски робите по порядку, рухаючись від лопатки до хвостової частини наконечника
⚡ для гільз діють ті ж самі правила

Робити потрібно саме в цій послідовності, тому що при кожному натиску преса наконечник має властивість подовжуватися (іноді до десяти відсотків!). І якщо ви почнете пресувати з кінця (не від лопатки), при останньому обтиску, з великою ймовірністю, у вас в кінці гільзи утворюється порожнеча. І ви не досягнете того контакту, який був необхідний.

В першу чергу це стосується всіх алюмінієвих виробів. Для міді це ще не настільки критично.

При обтиску з боку лопатки-наконечник буде як би налазити на жилу, все більш ущільнюючи з’єднання. Ізольовані наконечники мають навіть спеціальне цифрове маркування підказує порядок пресування.

Опресовування закінчується в момент коли матриці змикаються між собою. Якщо вам необхідно виконати дві або три опресування, відступаєте 2-3мм від попереднього місця обтиску і продовжуєте обтиск.

При опрессовке допустимо утворення невеликого облоя. Його можна прибрати або сточити напилком.дуже поширена помилка-утворення великих ” вух ” на наконечнику. Це виходить в результаті неправильного вибору матриці.

Якщо такі “вуха” все ж з’явилися, не варто їх спилювати під нуль, дощенту гільзи. Інакше може утворитися щілина в наконечнику і прослабнет контакт обтиску.

Після того, як наконечник обтиснутий, бажано заізолювати місце між тим, де закінчується хвостовик і залишилася неізольованою частиною жили. Найкраще для цього використовувати термоусаджувані трубки.
